TCP 数据传输过程分析

Posted on 2020-05-13 In 技术

最近在研究发送/接收缓冲区对Socket性能对影响，朋友发来两篇质量非常高的研究性报告让我看。
Socket缓存究竟如何影响TCP的性能
TCP性能和发送接收窗口、Buffer的关系
做研究的，都少不了数据。上面文章中“缓冲区对Socket性能分析”的数据非常严谨，我非常佩服。
于是我用WireShark分析验证TCP的数据传输流程，过程包含三次握手、滑动窗口数据传输、四次挥手，收益很多。

头部字段说明

主要分析TCP的头字段，有序号、确认序号、ACK、SYN、Option、窗口大小等。详见下图TCP头字段说明：

部分内容分析了IP的头字段，如包大小等。详见下图IP头字段说明：

数据包长度的问题

一个网络包的最大长度，为65535字节，为什么是这个大小呢？因为在IP网络层，用于标记一个包大小的位数是16位，而16位能够标记的大小就是2的16次方，即65535字节(-1)。

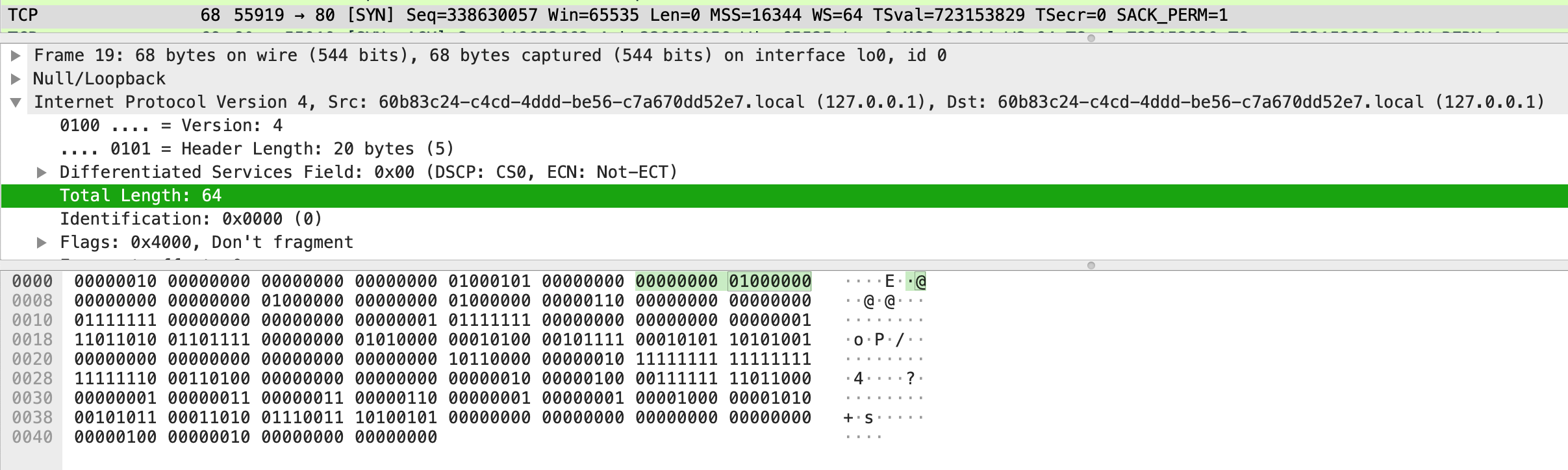

上图IP头字段中有一个“总长度（16位）”字段，即包大小字段。具体抓包如下：

图中“Total Length：64”即当前包大小，通过下部分的绿色bit标记显示，可以看出，共有16个比特位用来标记“Total Length”大小，当前为64个字节，即“00000000 01000000”。
所以，65535字节大小的包，是IP网络层能够从上层接收的最大包大小。
那么65535字节的包，是否可以直接发送呢？显然是不行的，因为还有MTU的限制。

链路层还有大小限制，为1500大小，所以网络层对于大于1500字节的包，需要进行分片。
而且，MTU不是一个定值，一个1500字节的包，在网络路由中，可能一个路由仅仅支持500大小的包，那么这个包就需要被这个路由分片。
所有分片的包，都需要网络层被重组，然后才能够上传到传输层（如果丢包，传输层会做校验，校验不通过会被丢弃）。而重组，也不一定是服务器完成。比如防火墙需要把包重组后才能做安全防护，所以重组在防火墙这里就可以发生了，当然，服务器的网络传输层也会做重组操作。
以上说明中，提到的字节大小，是包含发送的数据和每一层头字段的总和，所以实际数据会偏小10-100字节。

分片，是针对网络层来说的，因为网络层对接链路层，如果发现大于MTU，就会分片后，交由链路层发送出去。

所以对于UDP来说，一个2000字节的包，IP层可能会分成两片后发送出去。
IP分片后，每个分片后的包单独发送，每个包都有可能丢包。对于UDP来说，一个包丢了，整个UDP的包都算丢失了。因为对方进行分片重组后，交由UDP，UDP会进行数据校验（UDP的头部有16位大小的”校验和”字段），发现数据不完整，就会丢弃。所以这个时候这个包就算丢了。

而TCP显然不想和UDP一样，TCP已经做分段了，TCP自己维护了一套数据包的稳定传输，当然不希望IP层分片，这样会导致TCP的一个包，经过IP的分片不稳定传输后，更加不稳定，增加丢包概率。
所以TCP就自己维护分段逻辑，在三次握手的时候，确定一个合适的包大小，后续所有的包，都按照这个大小进行传输。
这个大小尽量能直接通过IP层而不会被分片（实际上，是否被分片，还由中间路由控制，因为不能绝对不分片），这样，通过滑动窗口，TCP就很好的控制了包的传输。这里TCP确定的一个合适的包大小，就是三次握手的时候确定的。在第一次和第二次握手包里面，双方都会发送自己最大的MSS，然后双方就有自己和对方的MSS，取最小值，作为包大小。这个MSS存储于第一次和第二次握手包里面的Option里面，名为TCP Option Maximum segment size。详见下图：

图中是抓互联网包中第二次握手的数据，可以看到绿色部分TCP Option Maximum segment size：1460 bytes。这里第一次握手终端发给服务器的也是1460大小，我没有把图截出来。如果双方大小不一致，协商后会按照小的一方来。
这里可以发现，TCP的包大小，是小于1500的。而后面进行正式数据传输的时候，都会以此大小为标准。

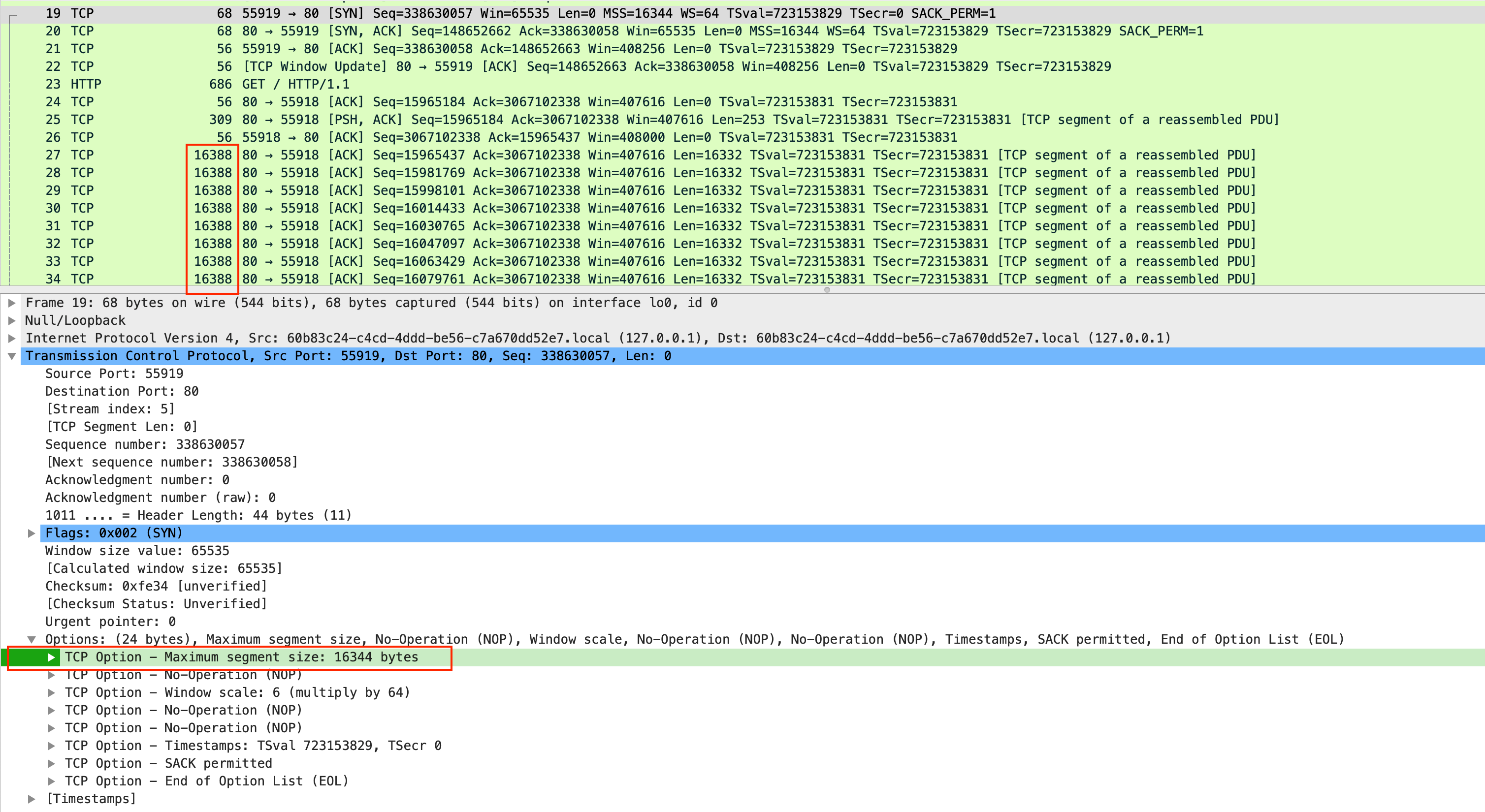

但是TCP包大小也不是说一定小于1500，比如下图：

这个图里面，红色框中，Maximum segment size已经达到16344字节，远远大于1500。
其实这个图是本机服务器的场景，网络包都没有经过网关，是我在本机开了一个http服务抓的包。所以在第一次和第二次握手的时候，传输层会考虑当前网络环境，给出一个合适的大小值。

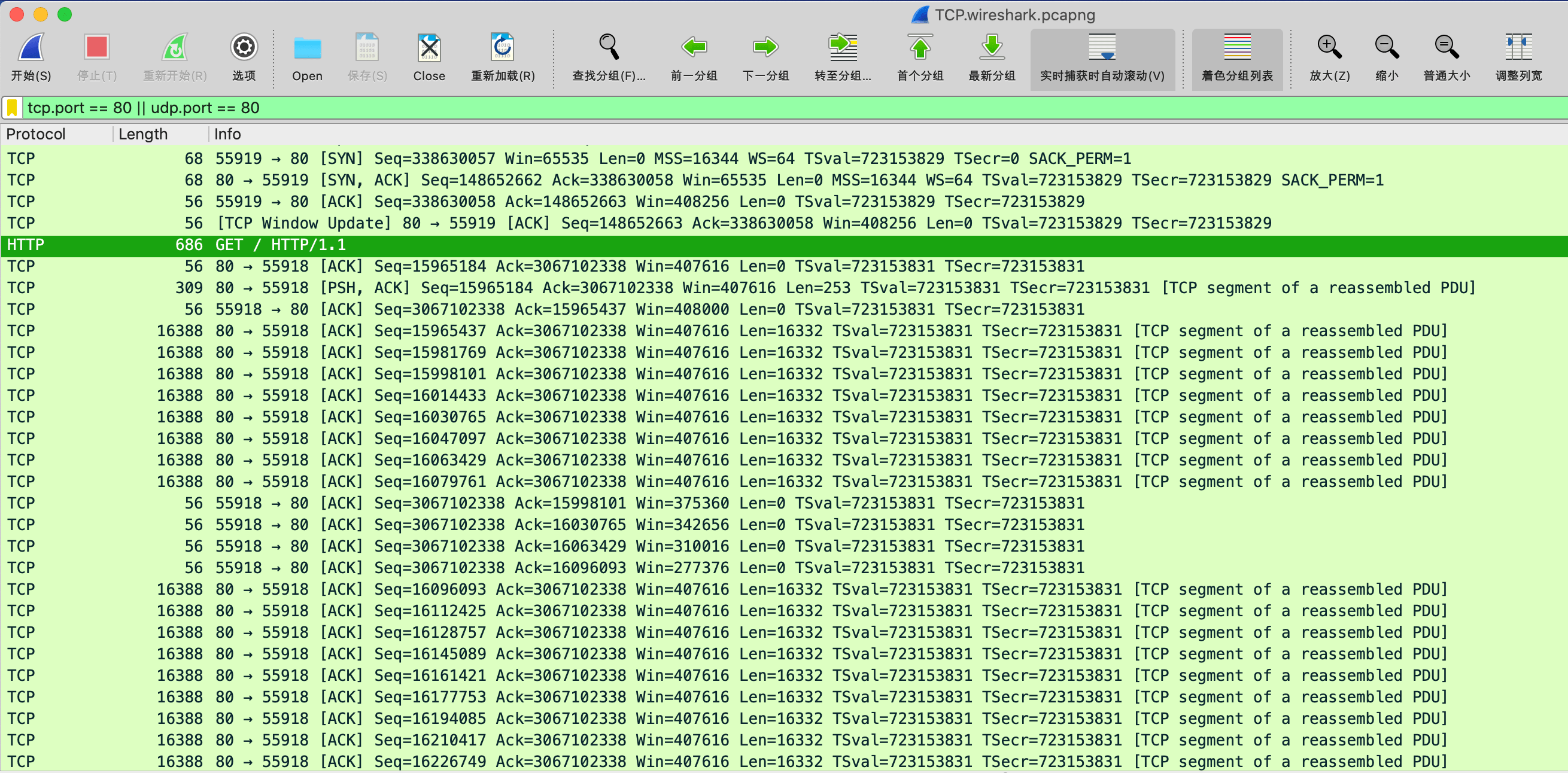

图中可以看到，红色框里面有很多16388大小的包传输，这是握手之后正式传输的数据包，表示每个包的大小有16388字节。之所以不是16344，就是上面说到的，网络各层会添加各自的头部，这个也是需要一定空间的，数据包大小是发送的数据和层头部字段的总和，所以会有10-100字节的偏差。

三次握手过程

三次握手，首先能想到的就是SYN和ACK。但SYN和ACK并不是虚无缥缈的东西，它们是实实在在的用头部字段表示的。具体可以看文章顶部TCP的头部字段，在中间部分有SYN和ACK字段，位于Flag标志位中，他们分别占据1位，是个bool值。

ACK和SYN

SYN是用来请求建立连接（建立套接字）的。第一次和第二次握手，在C和S端均发送了SYN，表示双方均希望建立连接。
而ACK是SYN的答复，即”请求建立连接回复”(同意建立套接字)。第二次和第三次握手，在S和C端均发送了ACK，表示双方均回执了对方的建立连接请求。
当三次握手完成后，后面传输的所有数据包，ACK的位都必须是1，表示当前套接字已经建立。

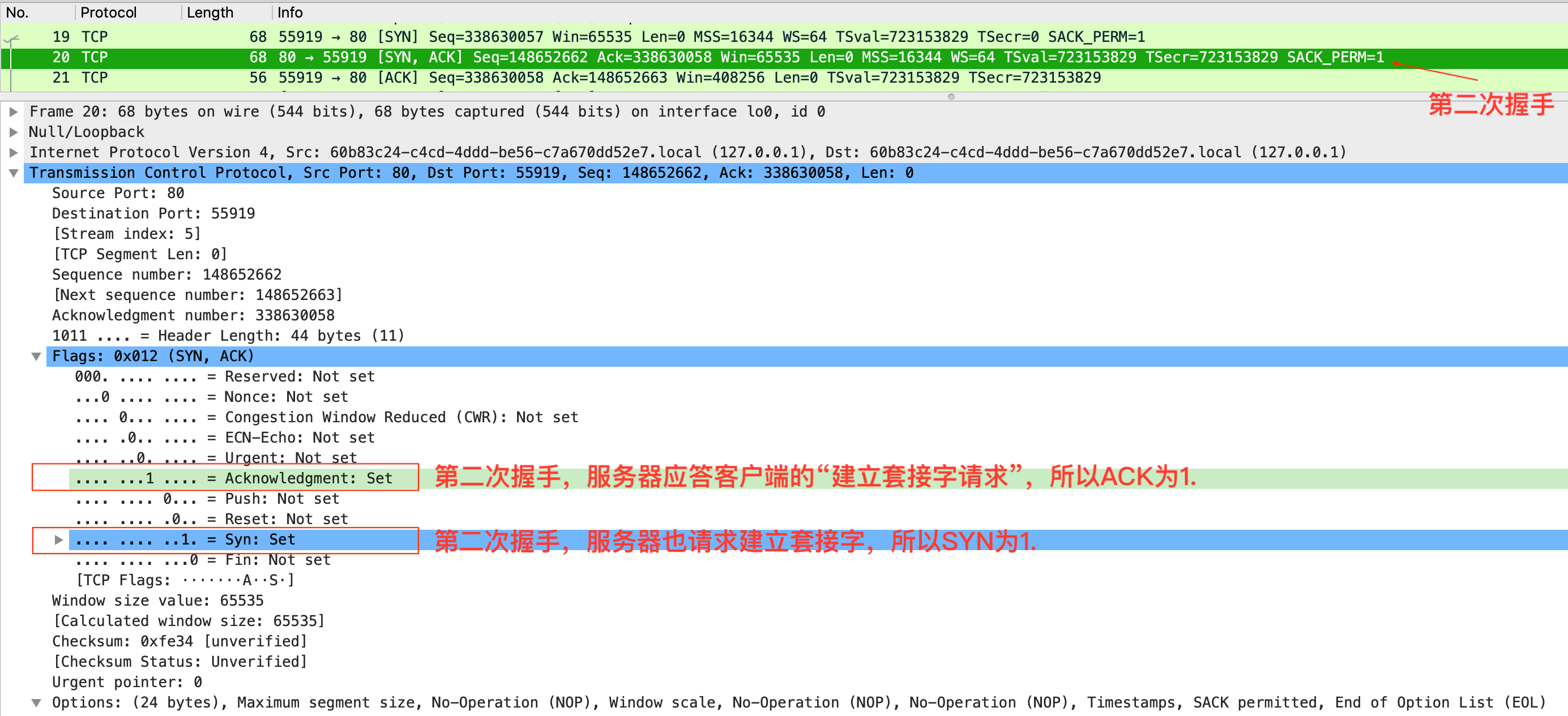

详细可以看下图：

其实，三次握手的过程，完成了很多事情，远远不止建立稳定套接字这么简单。下面说几个我分析到的：

序列号

三次握手的时候会确定序列号。每个包传输的时候，都会带一个唯一的序列号。这个序列号在滑动窗口的时候用来做确认标记，当然还有其他用途，比较包超时等。
序列号是一个比较大的数，会以时间戳为依据，每4ms会加1，这样可以防止超时的包最后又正确传输到接收方的过滤操作。
有一个需要注意的是，序列号和确认号是相对的。
序列号相对自己的应用层发送的数据包大小递增，只要应用层需要发送数据，那么在传输层每个包的序列号，都是上一个包的序列号加上上一个包的数据大小。如果是回执包，是不会增加序列号的，因为回执包，是TCP传输层维护数据完整性用的，都不会上传到应用层，所以不牵涉到应用层的发送数据。对于TCP层自己发送的用于维持数据完整性的数据包，不会增加序列号。(三次握手和四次挥手的序列号有些特别，下面会讨论。)
而确认号按照接收的数据包大小进行回执，告知对方自己接收了哪些包。因为滑动窗口的缘故，并不会每个数据包都给予确认，而是批量给予确认，所以确认号有可能会跳跃好几个接收的序列号。

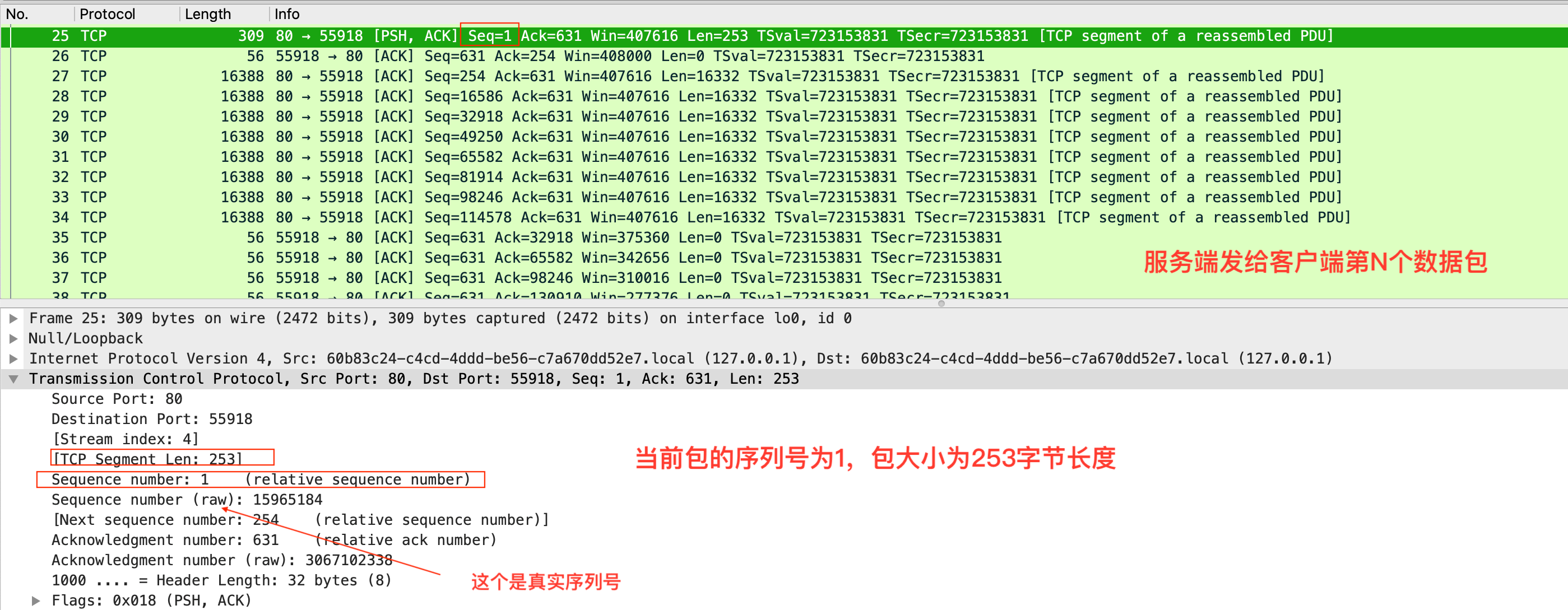

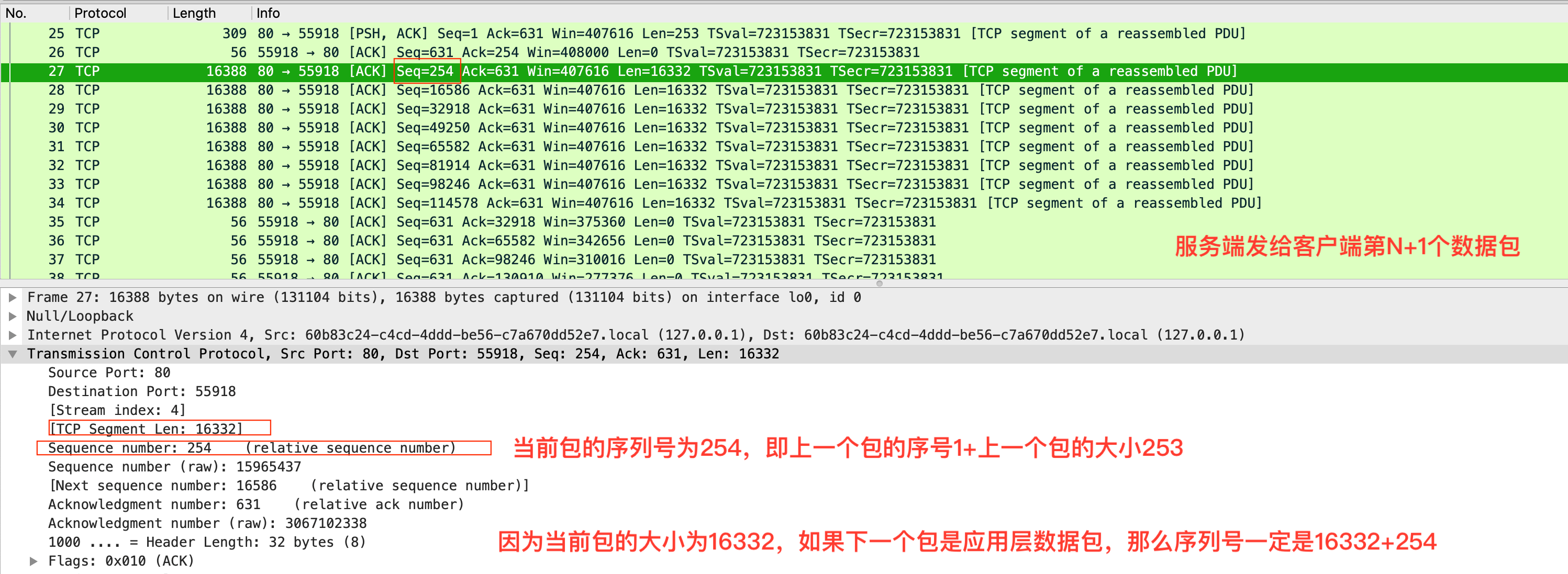

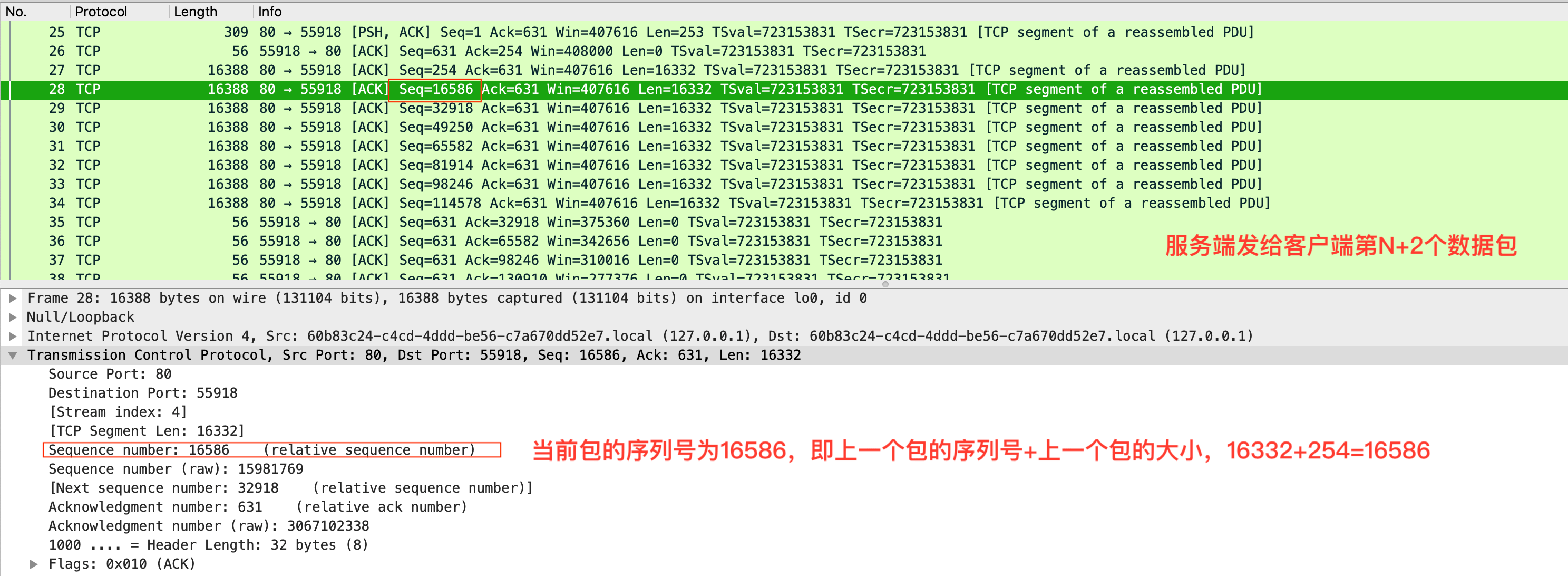

序列号详见下图(序列号是随机的一个比较大的数，在wireshark中默认显示相对序号，真实序号为Sequence number (raw)字段)：

确认号详见下图：

奇怪的握手和挥手序列号

下面重点说一下三次握手和四次挥手的序列号问题。因为这两个阶段序列号比较奇葩，也就是为什么三次握手的时候，第二次的ACK要加1，第三次的Seq要加1。
准确来说，如果一个数据包需要重传，那么这个数据包一定非常重要。所以我们应用层的数据包都是需要重传的。而有些包，或许没有那么重要，我们举例来说，那就是第三次握手。
握手一定需要三次，这是我们都知道的，那么如果第三次握手就是没有发到服务端，难道后面的数据就不能传了吗？
比如说，第一第二次握手都很快完成了，但是第三次握手迟迟没有完成，乃至于一直在超时重发，那么是不是客户端就一定要等第三次消息包确认接收后，才能发送应用层的数据呢？
实际上，并不是。其实客户端在发送第三次握手后，马上就开始发送应用层数据了。如果第三次握手迟迟没有到服务端，但是服务端接收到了客户端发过来的后续数据，那么也认为客户端已经成功接收到了第二次握手的包，所以服务端也同样会建立套接字。
这个也叫做抢跑。

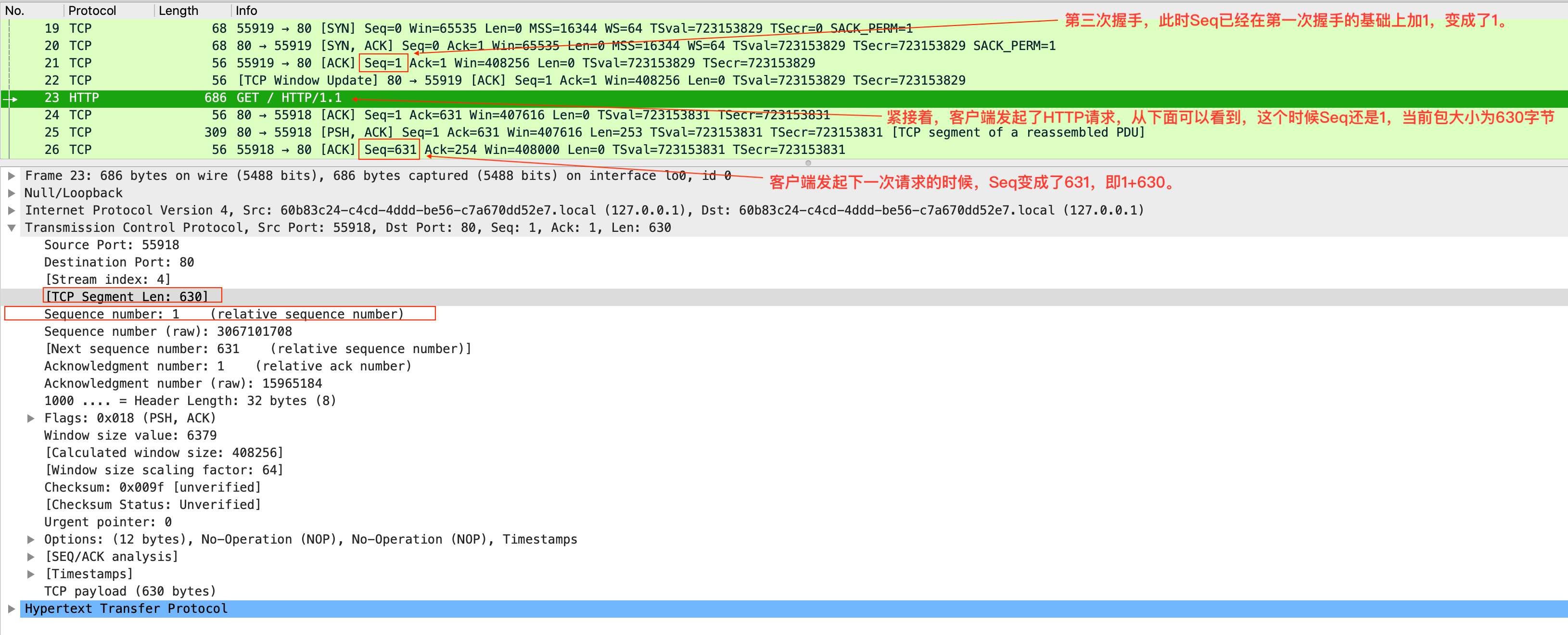

所以，对于那些不是非常重要的数据包，这些数据包的序列号是不需要增加的。而序列号增加的最终目的，就是为了做包的整合和过滤。所以细心的朋友看上面图的时候，客户端的回执包的Seq一直都是631，因为回执包如果丢了，还有其他的回执包用于滑动窗口的验证，一个包丢了，问题不大。
第一次握手，客户端的相对序列号为0，tcp数据大小（TCP segment length）为0。按照上面的序列号规则，那么对方的回执号也应该是0，第三次握手发送的序列号也应该是0（0+0=0规则）。
但事实不是这样，服务端的回执是1，第三次握手发送的序列号也变成了1。
所以第一次握手，TCP认为该包一定需要认真对待，如果丢了，一定需要重传，不然握手就没法建立了。所以TCP为这个包，默认做了序列号增加的操作。具体应该增加几，TCP默认增加1。

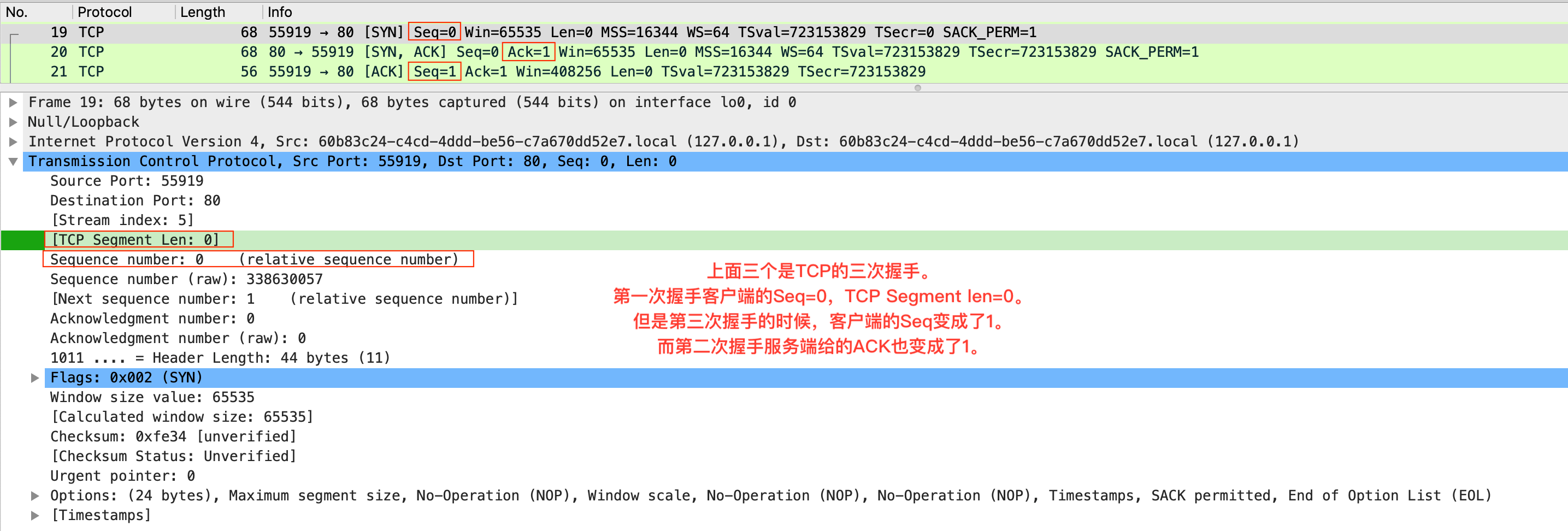

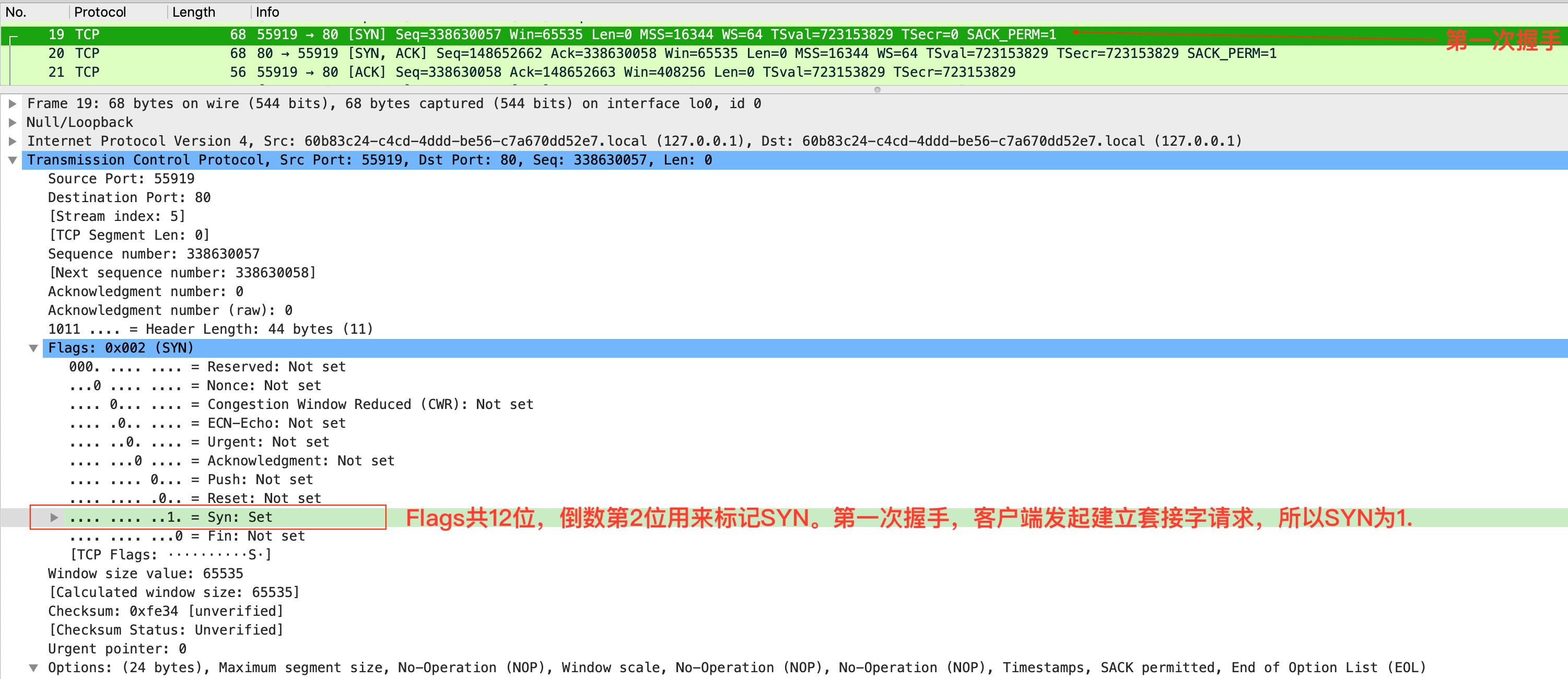

详见下图：

第二次握手和第一次握手一样，都非常重要，所以服务端的序列号也做了加1的操作，不在说明。

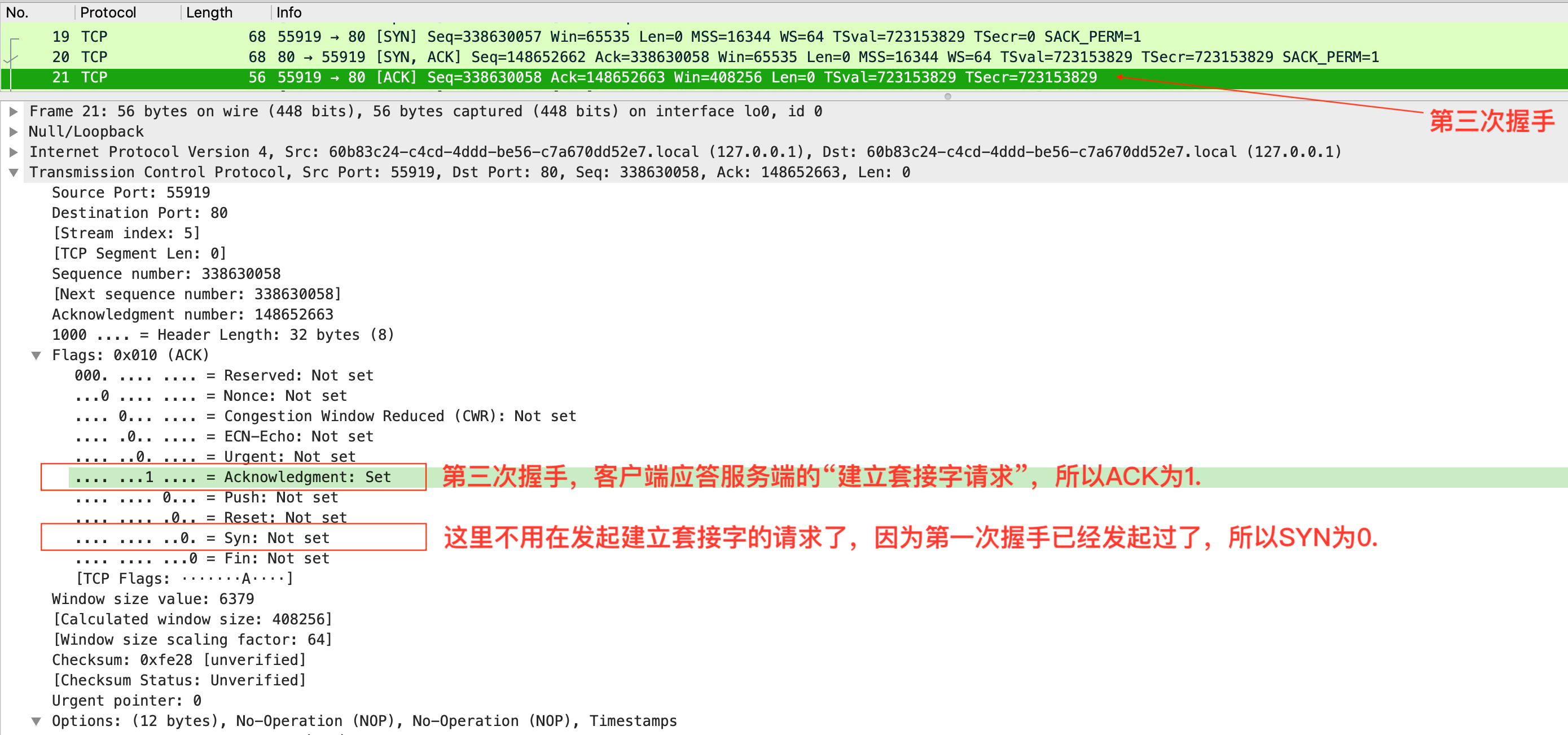

而第三次握手的序列号就没有加1了，如下图：

四次挥手也和三次握手一样的逻辑，在第一次和第三次挥手的时候，序列号都做了加1，而第二次和第四次，就没有做加1了。

Window Size（Scale）

在第一次和第二次握手阶段，还确定了一个非常重要的东西，就是窗口大小。我们都知道TCP是基于滑动窗口来实现流量控制、顺序传输、丢包重传这三个重要机制的。但很多人不知道，窗口的大小，其实在握手阶段就已经最初确定。这里说最初两个字，是因为窗口大小在数据传输过程中，还会变化。

握手中的窗口大小

在第一和第二次握手的过程中，双方会互相发送window size头字段，表示窗口大小。最终会取最小值参与窗口大小的计算。
之所以说参与窗口大小的计算，而不是确定，是因为第一第二次握手确定的窗口大小，并不是最终大小。还有一个scale字段，最终窗口大小的值是scale和window size相乘的值，即scale * window size。
scale字段，在第一次和第二次握手的时候，是在Option字段里面存储的，占据3个字节大小，存储的是位移运算的偏移。如果scale值为6，则为64，即1进行左移6位，如果值为7，则为128。
这个scale说来还有一个特别，在握手阶段确定之后，就不会改变了。
在第一次和第二次握手里面，scale已经协商并确定，但是最终窗口大小的值确是由第三次握手确认的。说起来有点绕，我举例说一下。

首先说一下为什么需要scale。在文章首部，TCP头字段里面，有一个窗口大小的标记位，共16位。也就是说，TCP默认支持的滑动窗口大小，最大为2的16次方，即65535字节。
但是随着互联网的快速发展，网络越来越好，带宽越来越大，65535字节的窗口大小，已经不能满足客观的互联网需求，就是说窗口太小了。
所以这就弄出来一个scale，用TCP头字段的window size * (1<<scale)，来标记最终窗口大小。

这里举个例子，如果客户端Window size = 1000,scale = 6，服务器Window size = 2000,scale = 7，那么最终窗口大小就是1000 * (1<<6)，即64000字节大小。

但是有时候呢，客户端和服务器的资源可能都非常好，比较内网或者本机环境，这个时候客户端Window size = 65535(满了),scale = 6,服务器Window size = 65535(也满了),scale = 6。

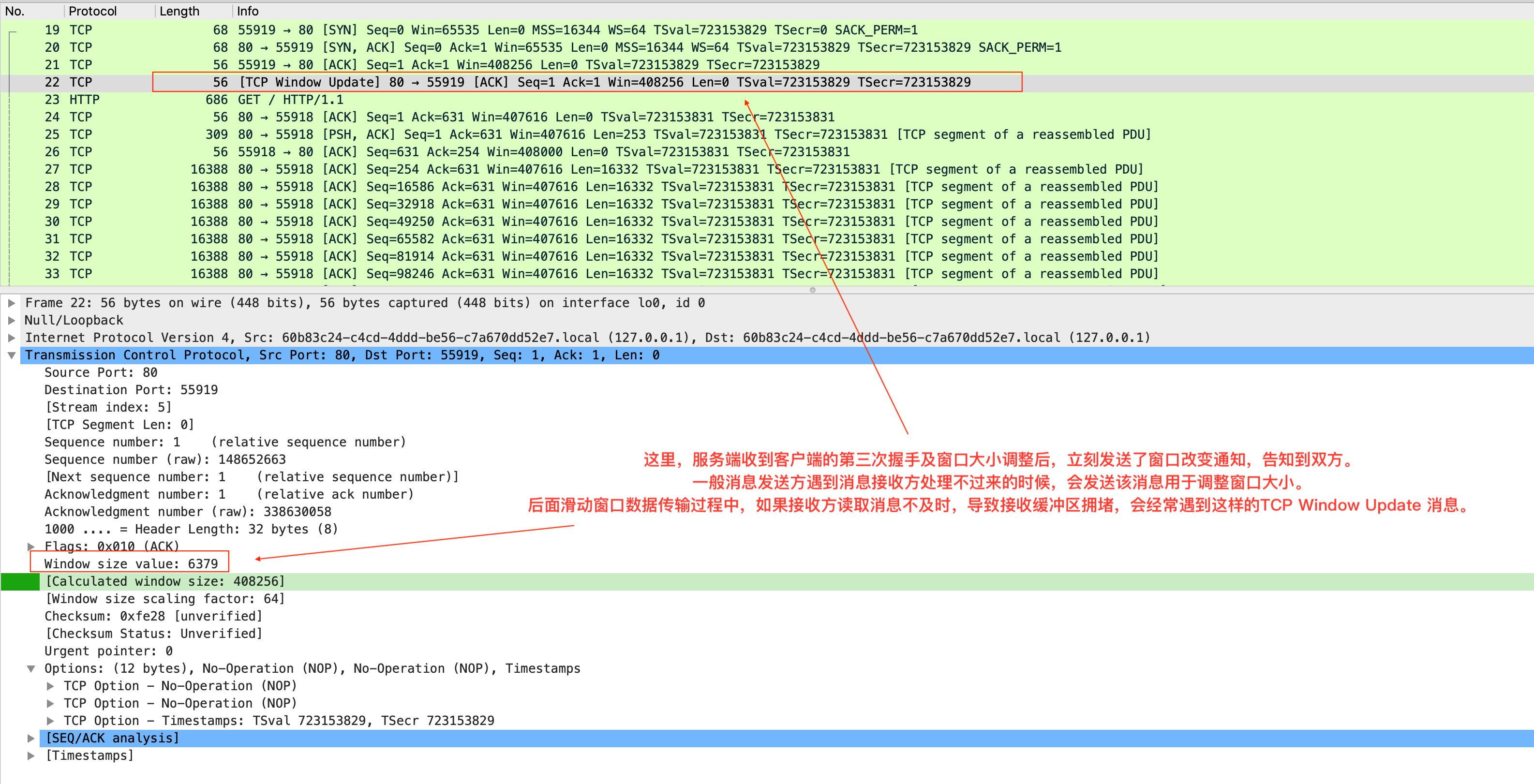

这个时候，如果计算滑动窗口，65535*(1<<6)=4194240字节=4M。这个时候滑动窗口又太大了，所以这个时候就需要在第三次握手的时候，重新计算Window size。第三次握手的时候，TCP的头部Window size可能会变成6739，这个时候窗口大小为6739*(1<<6)=408256字节。

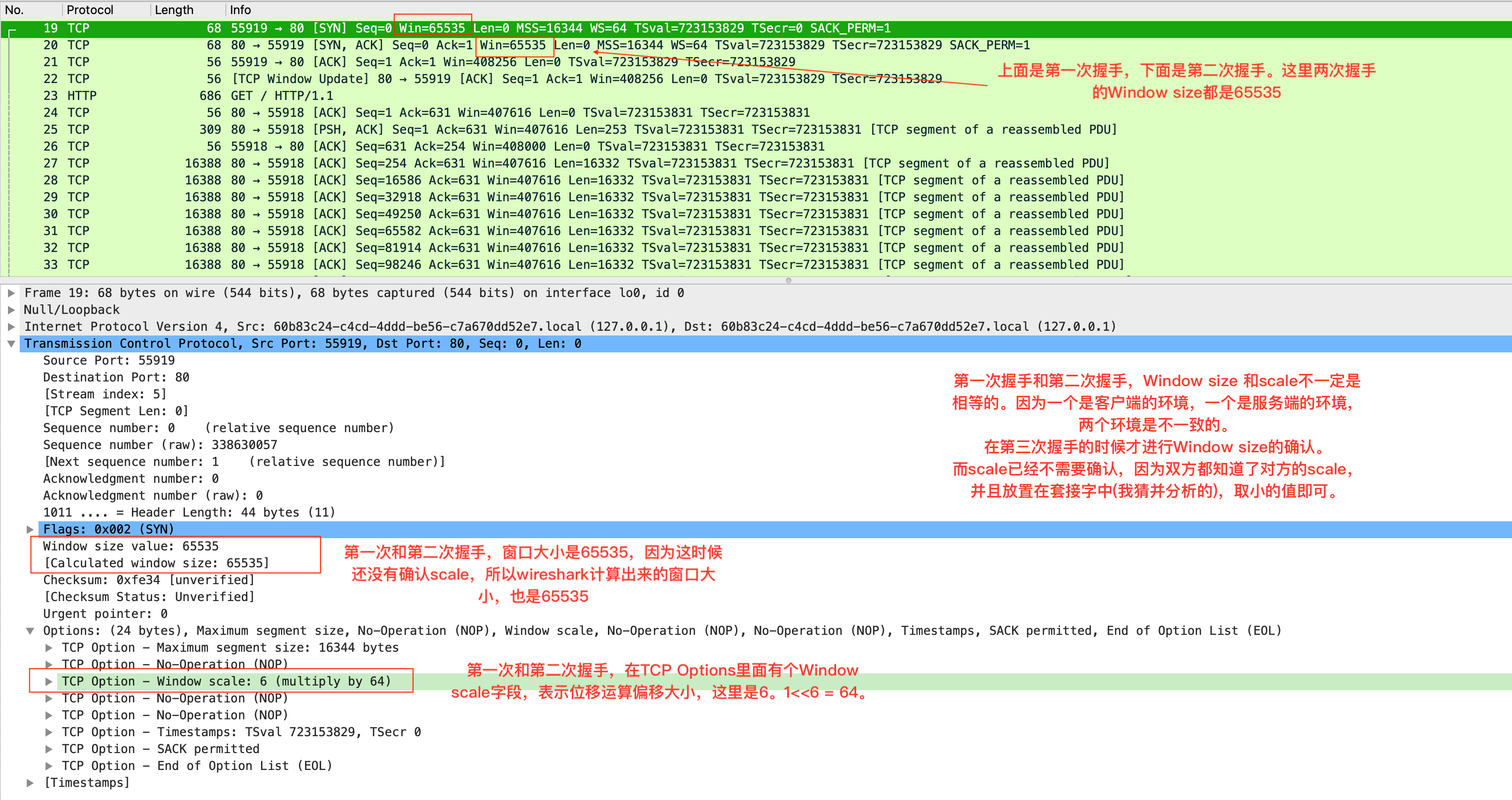

具体流程详见下图：

上面说到，scale在第一次和第二次握手的时候，就已经确定，并且后面不会更改。我在抓包的时候，的确没有在其他数据包里面发现scale字段。
TCP毕竟只是传输层协议，它不管数据是啥，只管传输。那么后续如何根据scale来计算窗口大小的呢？
我猜测是把这个字段放到套接字里面了。原因有两个，一：我的确没有找到其他数据包里面有scale标记，二：scale是因为互联网快速发展起来后才加上的，这个时候TCP头字段已经确定，并且写死到计算机内核中无法修改。所以只能放在其他位置，比如套接字。

传输过程中的窗口大小调整

因为滑动窗口的机制，如果发送方发送的数据，接收方能够及时消化掉，那么滑动窗口就保持不变。
如果接收方来不及处理发送方发过来的数据，会导致接收缓冲区满，这个时候发送方继续发送数据，接收方也无法读取了。
所以发送方就选择暂时不发送数据。发送方如何知道接收方来不及处理这么一个状态呢？那就需要接收方通过滑动窗口告知到它了。
所以发送和接收方，在数据传输的过程中，会及时的将双方的窗口状态发送到对方。这里对方指的是客户端或者服务端。因为客户端和服务端都可能成为发送方或者接收方。
在数据传输这个过程中，发送和接收方的窗口，是不一样大的。因为这是客户端和服务端两个端的状态，发送方发出的数据，如果接收方一直没有响应，那么发送方的数据只能继续呆在发送缓冲区，这个时候发送方的窗口可能还比较大，而接收方因为无法处理更多数据，可能窗口都已经关闭了。

具体抓包如下：

传输过程中，窗口变化情况很多，上面也只举例说了一部分。

四次挥手

四次挥手，抓包上看过程和三次挥手很相似。主要有下面几点需要注意：

双方都可以发送断开连接请求。即C和S均可以主动发起第一次挥手。
FIN 断开连接（销毁套接字）。第一次和第三次挥手，会发送这个FIN。
ACK 断开连接回复（同意断开连接）。第二次、第三次、第四次挥手，会发送这个ACK。
第三次挥手后，消息接收方会发送第四次握手，并立刻处于TIME_WAIT（等待）状态。这个状态会等待2MSL时间后，才断开连接。这里需要等待的时间足够长（2MSL），因为第四次挥手可能会丢包，所以需要重发，所以不能立刻断开。如果立刻断开，另一端收不到第四次挥手，可能认为对方还不想断开连接，那么套接字就会一直存在，消耗资源。还有，MSL是包在网络上的最长时间，超过这个时间，包就认为需要被丢弃，会回执ICMP的错误回执包。MSL的值不等，一般为30s/60s/120s。
还有一点，上面说到一端收不到第四次挥手，可能会一直保留套接字，导致消耗资源。其实当它发出第三次挥手，并迟迟等不到第四次握手，相当于它认为它发出的第三次挥手包丢了，所以会重发第三次挥手包。这个时候，如果另一端已经过了2MSL，会自动销毁，然后重发的第三次挥手包，会没有接收方，ICMP会告知错误，这个时候它也可以判断另一端已经走了，自己可以销毁资源了。

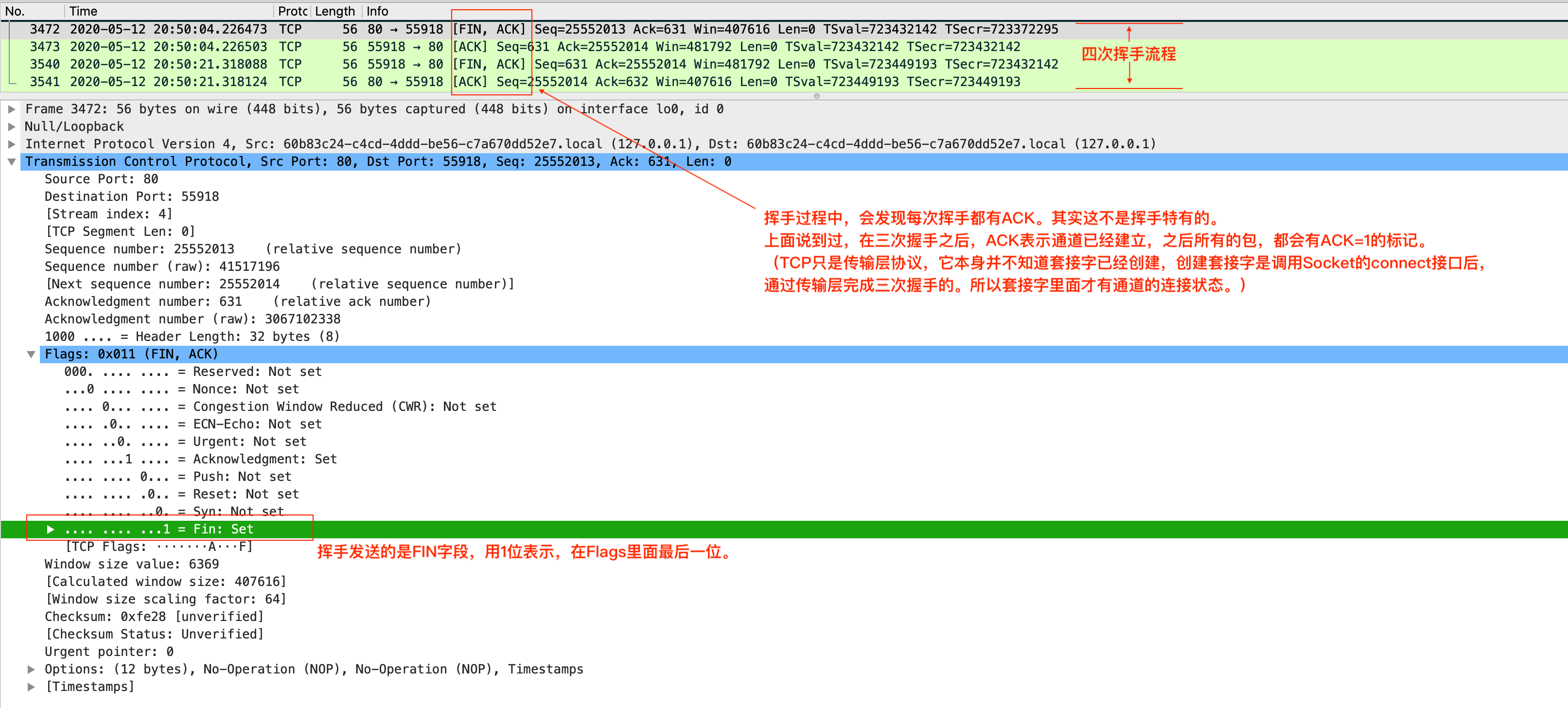

抓包如下：

TCP Keep-Alive

TCP 会自行保持TCP通道的稳定性，这个和HTTP的keep-alive不一样。TCP的Keep-Alive是纯通道层的心跳，用于验证当前双方的连接（套接字）是否稳定。
具体发送时机和失败后的发送次数和间隔，操作系统有默认参数，也可以手动调整。默认为7200s后发送第一个检测包，之后每隔75s发送一次。如果没有收到回执包，则连续重试9次，每次重试时间翻倍。
具体发送信息为：[TCP Keep-Alive]和[TCP Keep-Alive ACK]

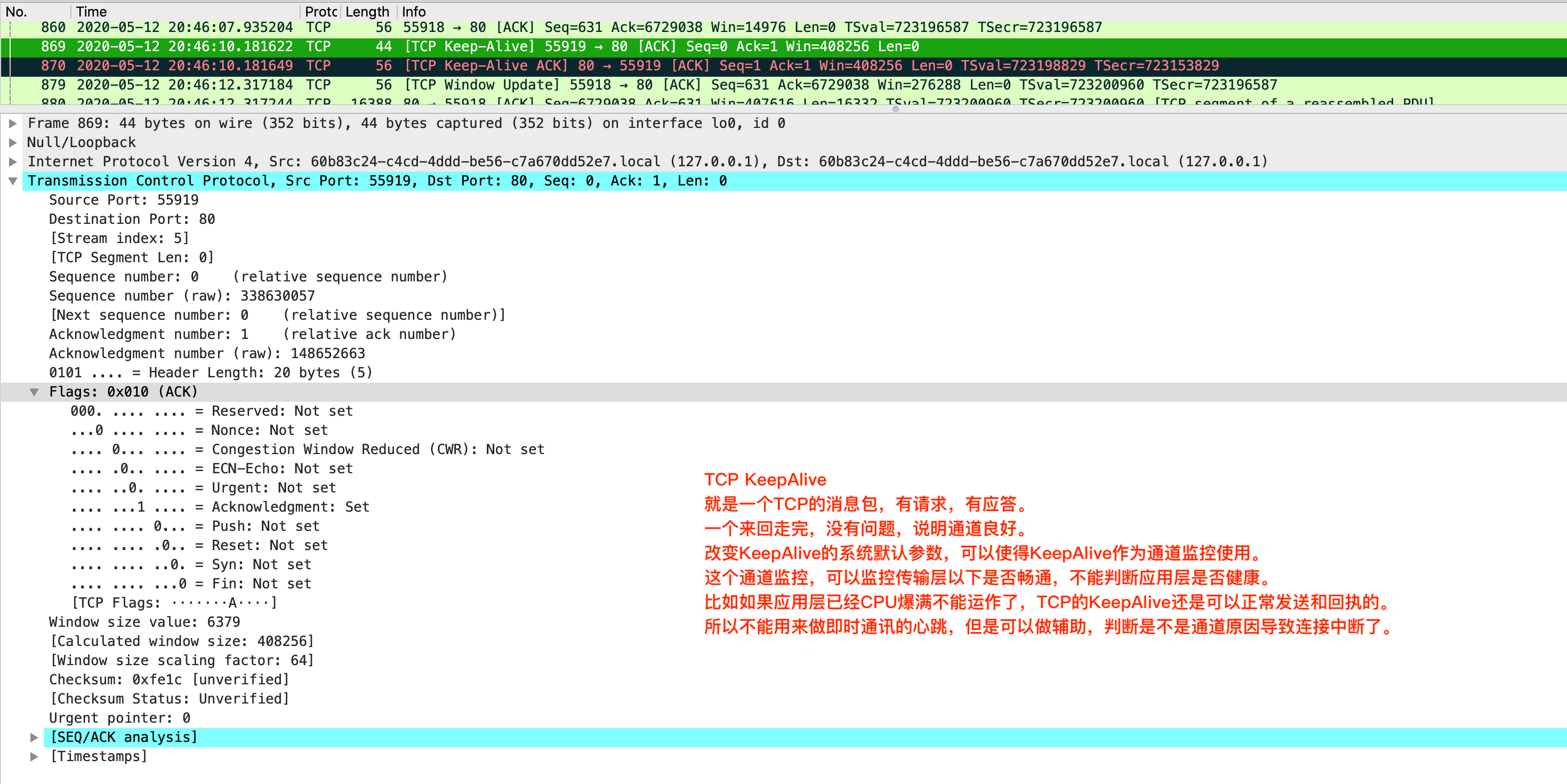

详见下图：

滑动窗口

上面在介绍窗口大小的时候，已经说明过滑动窗口的抓包数据分析。
具体来说，在数据传输过程中，应用层可能不会立刻读取缓冲区数据，所以有一部分已经接收的数据依旧存储在缓冲区中，但他们还没有被读取，而且它们占据了一部分缓冲区大小。这个时候窗口大小就需要调整了，因为发送方如果继续按照之前的窗口约定一直发送数据，缓冲区已经不能接收更多数据了，所以这些包都会被丢弃，而发送方一直会收不到包接收成功的回执包。所以通信双方一定要实时约定窗口大小。
滑动窗口，主要是为了不把接收方的缓冲区塞满，这样就实现了流量控制。也同时实现了顺序整理，丢包重传策略。
在滑动窗口大小标记为0后，双方会间隔性发送探测包，询问当前是否已经有合适的窗口继续发送数据。如果拥堵方缓冲区数据被读取了，这个时候窗口大小充足后，会立刻发送[TCP Window Update]消息包，告知另一端，可以继续发送数据了。

丢包重传优化

在上面说[TCP Window Full]的时候，我们遇到了一个重传包的情况，即[TCP Retransmission]。当时接收方缓冲区非常紧张，导致不能及时的消化发送方的数据，所以170ms内没有给发送方发送回执包。发送方以为包丢了，所以重传了。
每一个包，如果在规定时间里面没有收到回执包，即认为丢包。丢包后，会根据指数级的延时进行重发。这里就会有一个问题，如果一个包在前几次都发送失败了，后面会效率很低，因为要很久才能够重发。在滑动窗口的时候，会有一个冗余回执的优化，即按照1-9这9个包排序，其中5包丢失了，后面接收方在收到7、8、9包后，会发送4包的回执，表示5包没有收到。这样发送方在收到3次5包的冗余回执后，会立刻进入快速重传，避免了超时周期过长的问题。
